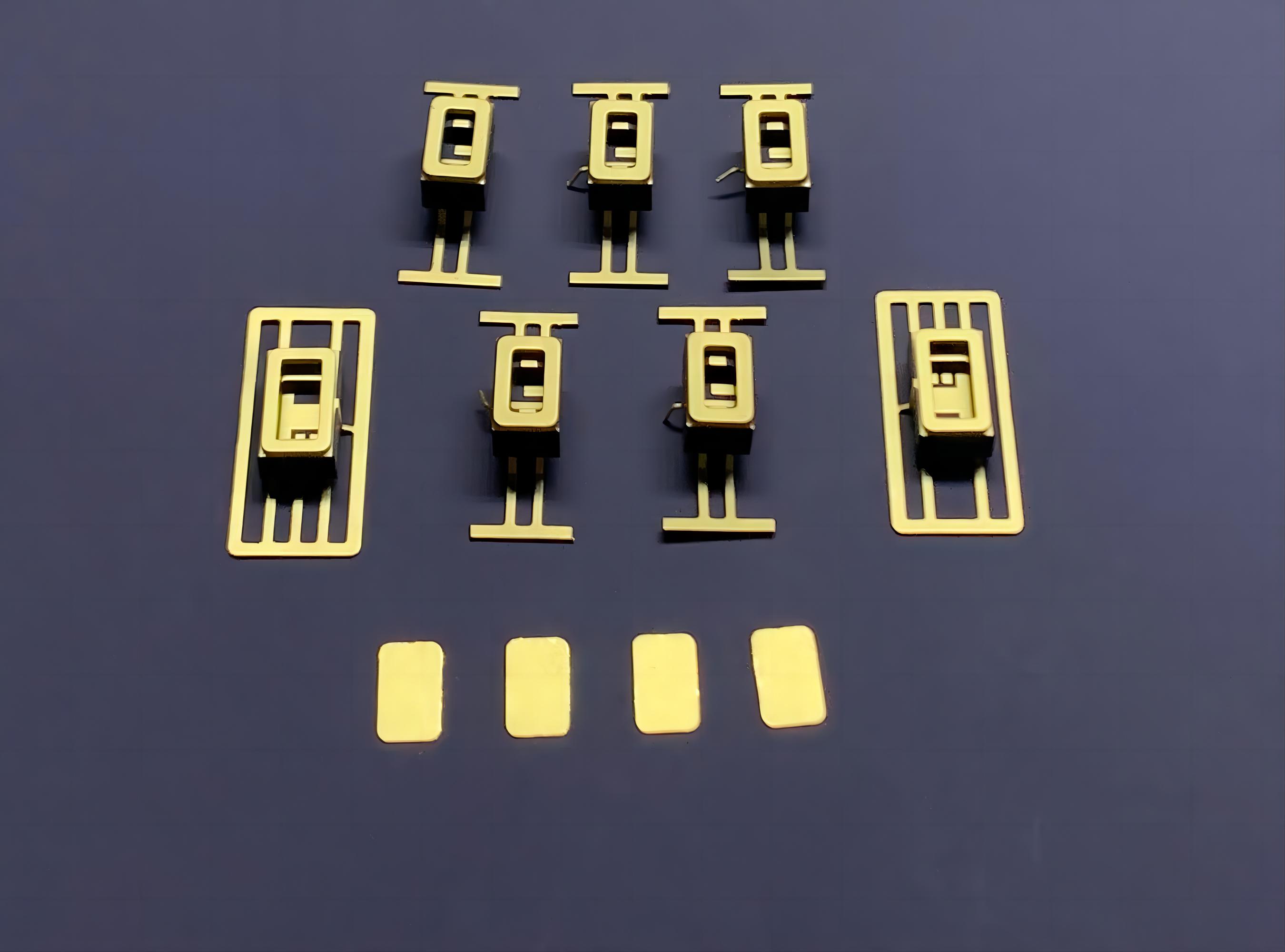

• 光通信器件外壳由高导热金属底盘、金属墙、光纤管、金属引线和陶瓷绝缘子结构,可封装单芯片和多芯片, 具有体积结构紧凑、光电转换效率高、 性能稳定、可靠性高、寿命长和安装方便等优点。为器件提供电信号传输通道和光耦合接口,提供机械支撑和气密保护,解决芯片与外部电路互连。产品用于封装各类光电发射、接收器件、光开关等光纤通信器件。应用于宽带接入, 传输网络, 数据通讯和CATV。
  • 陶瓷扁平外壳(CFP)其结构包括陶瓷基座、引线框,重量轻、体积小、表贴式的特点可较好的满足集成电路芯片高可靠性封装要求

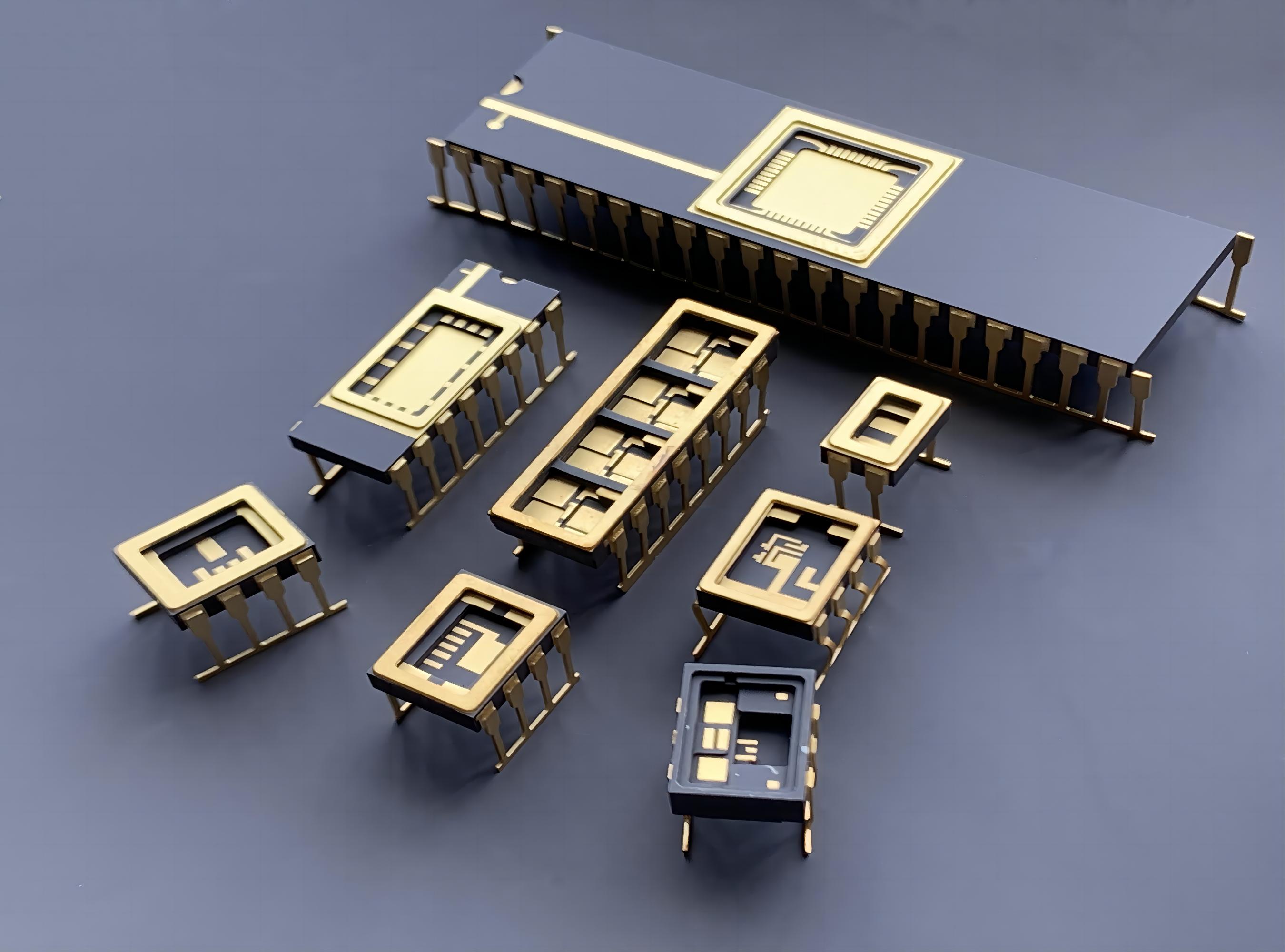

  • 陶瓷双列直插外壳(CDIP)是一种密封封装,具有热电性能好、可靠性高等优点,有单芯腔、多芯腔结构,可承载 60 安倍电流,满足功率激光器的大电流要求。设计灵活, 根据用户要求进行设计,同时我司可提 供多种低成本方案用户选择。
  • 陶瓷无引线片式载体(CLCC)型外壳体积小、重量轻、布线面积小、长寿命、分布电感和线间电容小、I/O数目大、高可靠等优势,在军事装备及各种现代化通讯系统设备、电子仪器中地位越来越显著。CLCC无引线陶瓷片式载体外壳根据需要,一般设计成正方形、长方形、双列形。其基体采用Al2O3陶瓷与W金属化高温共烧的上、中、底三层结构。层为封接环焊区;第二层为键合区;第三层为芯片放置区。并可根据客户要求设计热沉。

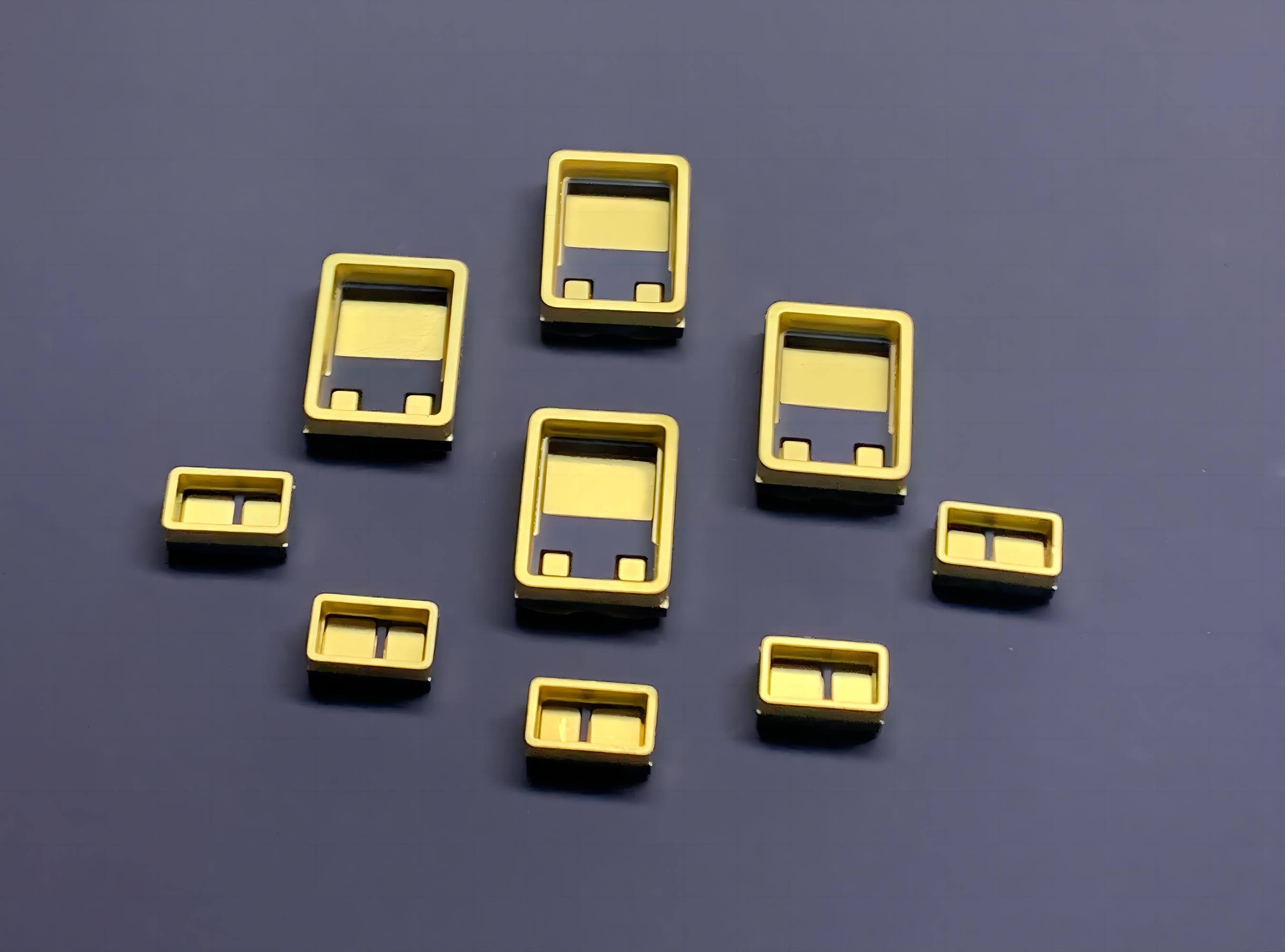

  • 表面贴装外壳(SMD) 由高导热电极、金属腔体与陶瓷基底焊接而成,具有体积小、重量轻、可靠性高、散热型好等优点,适合大功率器件的封装。
  • 陶瓷小外形外壳(CSOP)是一种小型化的贴装外壳,采用表面贴装的形式,主要应用于高密度集成电路封装中,产品由陶瓷基座、金属盖板、内置转接瓷片3部分组成,其中陶瓷基座又包含密封区(封接环)、芯片粘结区,指形键合区、外引线框架4部分。其主要功能是用于电路、信号的连通,为其提供内外部电路连接、机械支撑和气密性的环境保护作用,其中陶瓷基座是外壳的主体,主要起机械支撑的作用;芯片粘接区是芯片的安装平台,键合区、内置转接瓷片与外引线是芯片与外部电路的互连通路,其引线结构更利于吸收外壳与电路板之间的应力,具有更高的可靠
